在坐标轴上创建间隙

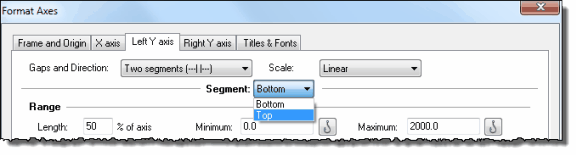

在绘制科学数据时，您经常希望创建一个不连续的坐标轴，即有一个或两个间隙的坐标轴。双击坐标轴，打开 "格式化坐标轴"对话框。在 "间隙和方向"部分，您可以选择两段（一个间隙）或三段（两个间隙）轴段。

设置每个轴段的范围及其长度占轴总长度的百分比。

最后，为每个轴段分别选择次要刻度和主要刻度的间距和属性。

限制：

•如果不将所有线段都设置为对数或概率刻度，则无法将其中一个线段设置为对数或概率刻度。

•具有多个轴段的轴只能在标准方向上（不能使用带轴段的反向轴）。

•只能在 XY 和生存图的 X 轴上创建间断点，而不能在 X 列和分组图中创建间断点。

调整间隙在图形上的位置和间隙宽度

要沿坐标轴移动间隙，或使图形变宽或变窄，请单击轴段以选中它，然后：

•在间隙左侧（或下方）拖动旋钮，改变间隙沿轴线的位置（使一个轴段变大，另一个轴段变小）。

•拖动间隙右侧（或上方）的旋钮，扩大或缩小间隙。



示例

示例 1

•左段范围：0 至 15

•左分段长度： 总长度的 67

•右分段范围15 至 50

•右段长度：占总长度的 33%。

由于比例的变化，线性回归线似乎有两个斜率。事实上，各处的数学斜率都是相同的，而且这条线是通过对所有数据进行单一分析得出的。只是由于时间尺度更紧凑，右半部分的斜率看起来更陡。

示例 2

•左线段范围：-9.5 至 -8.5

•左线段长度：总长度的 12

•右线段范围：-8.5 至 -2.5

•右线段长度：总长度的 88

要在左线段上输入 "0"，请在 X=-9 处创建一个附加勾选标签，并输入文本 "0"。

示例 3

•左分段范围 0 至 24

•左线段长度：总数的 50

•右分段范围48 至 72

•右线段长度：总长度的 50

线段由线性回归绘制，自动跳过轴间隙。
