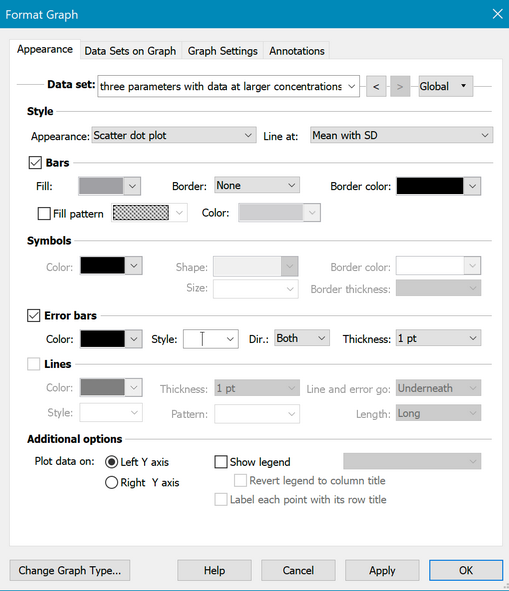

“设置图表格式”对话框 - 柱状图

使用此对话框可更改数据集中所有柱形的外观。若要更改单个柱形的外观，请使用右键菜单。您还可以更改所选数据集中的所有符号。

双击任何图表符号或条形即可打开“设置图表格式”对话框。

要更改某个数据集的设置：

从列表中选择一个数据集，并为该数据集选择条形图格式、填充色、线条和误差条。然后选择另一个数据集并为其设置参数。单击“确定”以应用所有更改并重新绘制图表。请注意，拟合曲线被视为一个独立的数据集。

若要更改图表上的所有或部分数据集（例如将所有符号放大）：

展开数据集名称列表，选择“--更改所有数据集--”。或者点击其右侧的“全局”按钮。此后所做的更改将应用于所有数据集，或应用于您通过“全局”按钮选中的数据集。

样式

为每个数据集选择所需的显示方式。可选样式包括：简单条形图（带或不带误差条）、散点图、对齐点图、箱线图、前后对比图或浮动条形图。同时可选择误差条的绘制方式：标准差（SD）、标准误（SEM）、95% 置信区间（CI）或范围。

请注意，除非您使用“全局”按钮选择了所有或部分列，否则您的选择仅适用于一个数据集列。

如下所示，为条形图中的每根柱形采用不同的样式也很有用：

或者将数据集 A 和 B 作为“前后对比”连接，将数据集 C 和 D 连接，但不将 B 和 C 连接。

要实现这一点，请为数据集 A 和 C 选择“前后对比”样式，为数据集 B 和 D 选择“对齐点图”样式。

绘制箱线图有七种方法。传统的图基（Tukey）须线长度为四分位距的1.5倍，或延伸至最高点或最低点（以较短者为准）。其他选项则显示指定的百分位数，这似乎更符合逻辑。 超出这些须线范围的数据将以点的形式显示。或者，您可以选择将每个单独的数据点叠加在箱线图上。要绘制箱线图，您至少需要四个数据值。

由于须线的绘制方式多种多样，因此在图例中注明其绘制方式至关重要。

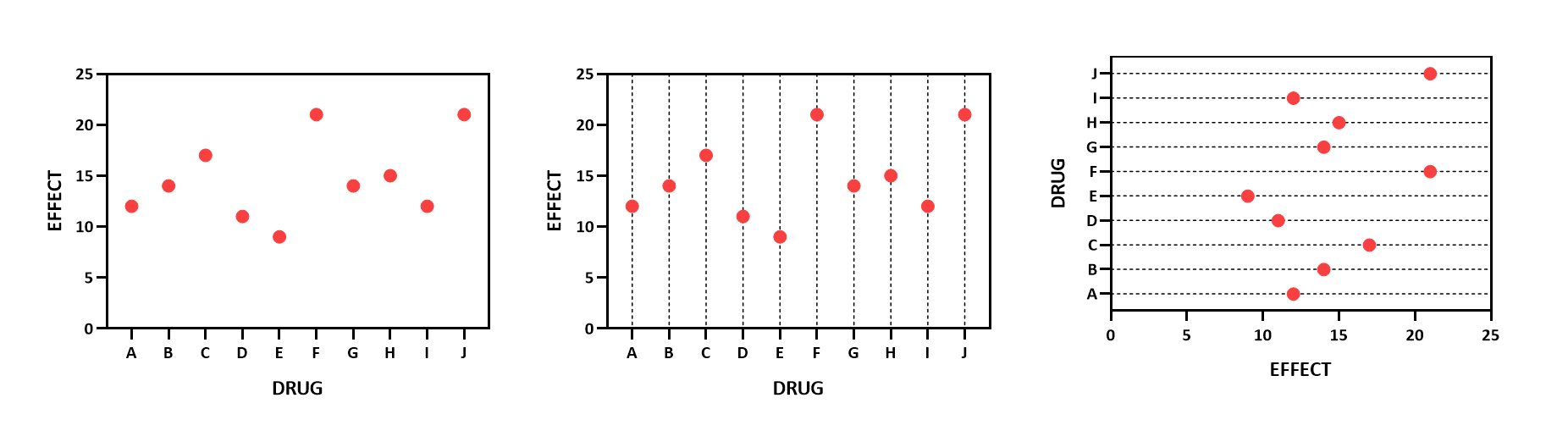

您还可以绘制“符号（每列一个符号）”并指定均值或中位数。若在“设置坐标轴格式”对话框的第一个选项卡中添加网格线并将其翻转为水平方向，此类图表会更美观。

条形图和箱线图

设置条形图以及箱线图中箱体的格式。如果选中“使用填充图案”选项，则可以选择所需的填充图案类型和颜色。

符号

此处的选项适用于柱状散点图和前后对比图所使用的符号，以及箱线图上显示的符号（如有）。

如果您勾选在条形图上绘制符号的选项，则每个值都会被绘制出来。如果您勾选在箱线图上绘制符号的选项，则符号的数量可在对话框顶部“线须”部分的下拉菜单中选择（见上文）。 您可以选择绘制所有数据点（列表中的最后一项），或仅绘制以各种方式定义的“异常值”。

误差条

选择误差条的格式和颜色。了解有关误差条的更多信息。

线条

选择散点图中均值的线以及“前后图”中连接线的颜色和粗细。

绘制在哪个 Y 轴上

指定每个数据集应使用哪个坐标轴。若要在同一图表中显示不同类型的数据，此功能非常有用。如果您选择在右侧 Y 轴上绘制，Prism 会自动创建该轴（如果尚未存在）。

图例

选中“显示图例”可为该数据集创建图例。 您可以编辑图例中的标签。双击图例文本并输入任意内容。若要将标签改回与列标题一致，请在“设置图表格式”对话框的“图例”部分勾选“将图例恢复为列标题”复选框。（仅当您编辑过图例时，此复选框才可用。）

为每个数据点标注其行标题

在“前后对比图”和“散点图”中，您可以选择在图表上显示 X 标签以标识各个数据点。选中此复选框可在图表上每个数据点附近显示 X 标题。选中图表上的每个标签并拖动，即可将其移动到所需位置。
