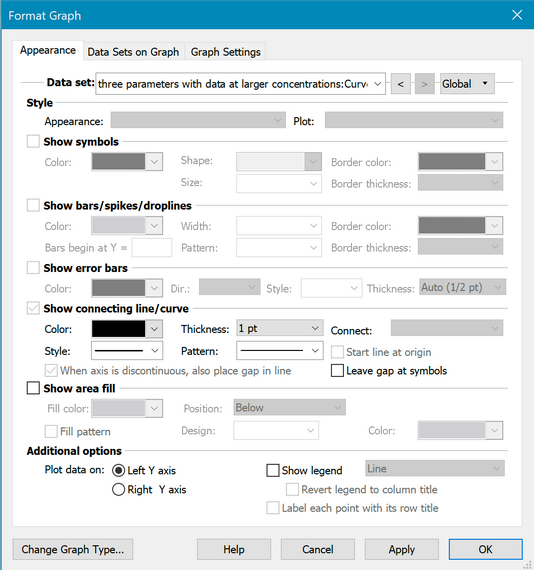

“设置图表格式”对话框 - XY图

使用此对话框可更改数据集中所有符号的外观。若要更改单个数据点的外观，请使用右键菜单。您还可以更改所选数据集中所有符号的外观。

双击任何图表符号或条形图即可打开“设置图表格式”对话框。

要更改某个数据集的设置：

从列表中选择一个数据集，并为该数据集选择符号、线条和误差条。然后选择另一个数据集，并为其选择设置。单击“确定”以应用所有更改并重新绘制图表。请注意，拟合曲线被视为一个独立的数据集。

若要更改图表上的所有数据集（例如将所有符号放大）：

点击“格式化坐标轴”对话框右上角的“全局”按钮。然后选择更改所有数据集，或部分数据集。此后所做的更改将应用于所有选定的数据集。

有一个用于全局修改的快捷键——按住 Control 键。（请注意光标会变为“地球”形状，这表示您正在进行全局修改。）

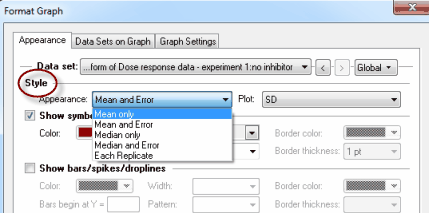

样式

选择误差条的绘制方式。可选 SD、SEM、95% CI 或范围。如果您创建的数据表中没有 Y 子列，此处将没有可选项。但如果您在子列中输入了数据，此处的选项将决定重复测量值或误差条的显示方式。 左侧的“外观”下拉菜单决定基本样式，右侧的“绘图”下拉菜单提供更多选项（具体选项取决于“外观”中的选择）。



由于为不同的数据集选择不同的误差条（或重复）选项通常没有意义，因此在更改误差条格式之前，您可能需要先点击“全局”，然后选择“全部”。

如果您有四个或更多用于重复实验的子列，Prism 还会在“外观”下拉菜单底部提供选项，允许您在每个 X 值处绘制箱线图。

显示符号

选择符号类型、大小和颜色。若选择开放式符号，还需设置边框粗细。 若希望点对点连线和重叠的点能透过开放式符号显示，请勾选“清除”选项。使用“形状”下拉菜单选择 Prism 提供的符号之一。使用该下拉菜单中的“更多”选项，可将计算机中任意字体的任意字符用作符号。

显示条形/尖刺/下拉线

若希望从数据点延伸出垂直条形，请使用此设置。条形将从 X 轴或您选择的任意 Y 值开始，向上（或向下）延伸至该点的 Y 位置。 当您希望创建每根柱体的位置由其 X 值决定的条形图时，此功能非常有用。如下图所示，当您希望在同一图表中同时显示数据点和条形图时，此功能同样适用。如果您选择最窄的柱宽，这些条形图实际上将变成适合绘制质谱图的尖刺。

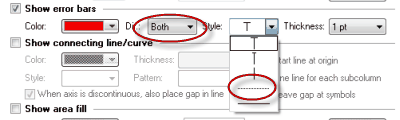

显示误差条

选择误差条的格式和颜色。选择虚线或实线来显示误差包络线，如下图右侧所示。使用“显示区域填充”按钮可在误差包络线的边界之间添加填充。

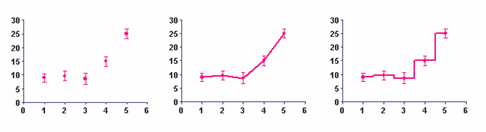

连接线/曲线

选择线的颜色、样式（直线或阶梯线）、粗细以及图案（实线、点线、虚线等）。 本节包含以下选项：连接线起点可设为第一个数据点或坐标原点；可选择在符号旁边的连接线上是否留有间隙；以及是否绘制连接线，将相应数据集中重复测量中的每个重复样本连接起来，如下图底行所示。

如果选择箭头作为连接线，建议不要同时显示符号，这样效果最佳。

请不要将连接线（它总是从一个点连接到另一个点）与通过回归生成的最佳拟合曲线或直线混淆。如果您已对数据进行了曲线拟合，Prism 会将该曲线视为一个独立的数据集。 先选择用于显示数值的数据集，并选择显示符号但不显示连接线；然后选择用于显示曲线的数据集，并选择显示连接线（曲线）但不显示符号。

区域填充

在连接各点的点对点线下方（或上方）填充颜色。指定填充颜色和图案，以及背景颜色。您可能需要调整数据集的前后顺序，以获得所需的效果。

在哪个 Y 轴上绘制

为每个数据集指定要使用的坐标轴。如果您选择在右侧 Y 轴上绘图，Prism 会在该轴不存在时自动创建该轴。

图例

选中“显示图例”可为该数据集创建图例。选中“用行标题标注每个数据点”可将图例与数据表中输入的列标题关联。若不希望在编辑列标题时图例随之变化，请取消选中此复选框。 您还可以编辑图例中的标签。双击图例文本并输入任意内容。使用“将图例恢复为列标题”复选框，可将标签改回与列标题一致。（仅当您编辑过图例时，此复选框才可用。）

为每个数据点标注其行标题

选中此复选框，可在图表中每个数据点附近显示行标题。您可以通过选中并拖动来移动每个标签。不过，即使您移动了标签，它也会记住相对于数据点的相对位置——因此，当您更改数据或图表的大小和形状时，标签会相应地调整。 单击图表上的任意标签，并使用 Prism 工具栏中的“文本”部分来更改所有标签的大小、字体和颜色。
