深度图是一种经过旋转的XY坐标图，其中自变量X显示在纵轴上，因变量Y显示在横轴上。当X变量表示深度时，这种排列方式就很有意义。请按照以下步骤操作：

1.在XY表格中输入数据。将深度值输入到X列中。

2.Prism 将生成一个 X 轴位于水平轴上的 XY 图。

3.使用“设置坐标轴”对话框更改两个坐标轴的刻度方向。将X轴刻度设置为：下方，垂直。将Y轴刻度设置为：左侧，垂直。

4.删除自动生成的 X 轴标题（因为它无法旋转）。

5.创建一个包含深度标题的独立文本对象。选中该对象，通过多次点击工具栏中“文本”区域右下角的旋转按钮，将其旋转 180 度。此时您的图表将呈现如下效果：



6.将该图表分配到布局中。

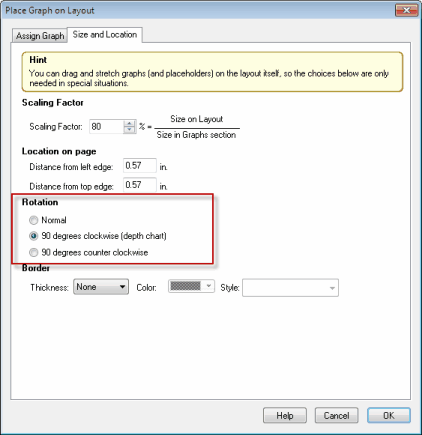

7.双击图表以调出“将图表放置在布局”对话框。转到第二个（“大小和位置”）选项卡，并选择顺时针旋转 90 度。



在布局上，最终呈现的是一幅纵坐标深度图，其中 X 变量位于纵坐标轴上，Y 变量（及其误差线）绘制在横坐标轴上。
