在坐标轴上创建间隙

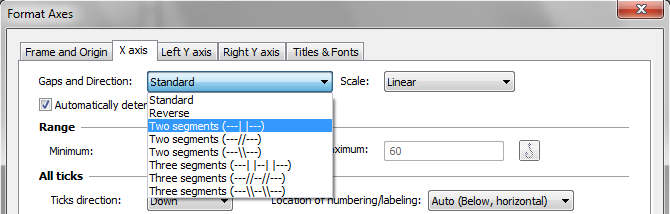

绘制科学数据时，您通常需要创建一个不连续的坐标轴——即带有 1 个或 2 个间隙的坐标轴。双击坐标轴以打开“设置坐标轴”对话框。在“间隙和方向”部分，您可以选择两段式（1 个间隙）或三段式（2 个间隙）坐标轴。

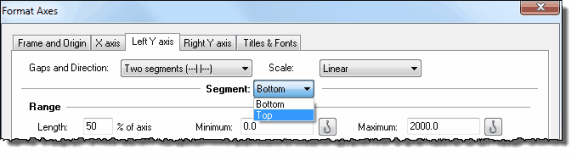

设置每个轴段的范围及其长度（以轴总长度的百分比表示）。

最后，为每个轴段分别设置刻度间距以及次要刻度和主要刻度的属性。

限制：

•若要将某个分段设置为对数或概率刻度，则必须将所有分段均设置为该刻度。

•具有多个轴段的坐标轴只能采用标准方向（不支持带轴段的反向坐标轴）。

•仅可在 XY 图和生存曲线图的 X 轴上创建间断点，条形图和分组图不支持此功能。

调整图表中间隙的位置和宽度

若要沿坐标轴移动间隙，或调整图表宽度，请单击坐标轴段进行选择，然后：

•拖动间隙左侧（或下方）的控点，以调整间隙在坐标轴上的位置（使一个刻度段变大，另一个变小）。

•拖动间隙右侧（或上方）的控点，可增大或缩小间隙本身。



示例

示例 1

•左侧区段范围：0 到 15

•左侧区间长度：总长的 67%

•右段范围：15 到 50

•右段长度：总长度的 33%。

由于比例尺的变化，线性回归线看起来似乎有两个斜率。实际上，数学上的斜率在任何位置都是一样的，这条线是通过对所有数据进行单次分析得出的。斜率在图表右半部分看起来更陡峭，仅仅是因为时间比例尺被压缩得更紧。

示例 2

•左段范围：-9.5 至 -8.5

•左侧区间范围：-9.5 至 -8.5

•右侧区间范围：-8.5 至 -2.5

•右段长度：占总长度的 88%

要在左段上放置“0”，请在 X=-9 处创建一个额外的刻度标签，并输入文本“0”。

示例 3

•左段范围：0 至 24

•左段长度：总长度的 50%

•右段范围：48 到 72

•右段长度：总长度的 50%

该线是通过线性回归绘制的，系统会自动跳过坐标轴的间隙。
