Prism 允许您在坐标轴上的指定位置添加最多 30 个额外的刻度或网格线。不连续坐标轴包含两个或三个轴段，而 30 个额外刻度或网格线的限制对每个轴段分别适用。

要创建额外的刻度或网格线：

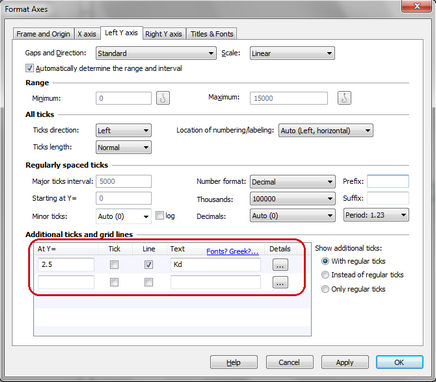

双击坐标轴以打开“格式化坐标轴”对话框。在“附加刻度与网格线”部分，设置坐标轴上刻度或网格线应显示的坐标位置。勾选复选框以显示刻度或网格线。如果该坐标位置已有常规数字或标签，则会显示您在“附加刻度”部分输入的标签，而常规标签将被隐藏。

设置额外刻度的格式：

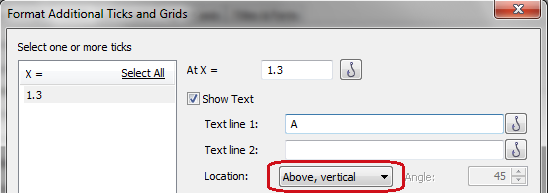

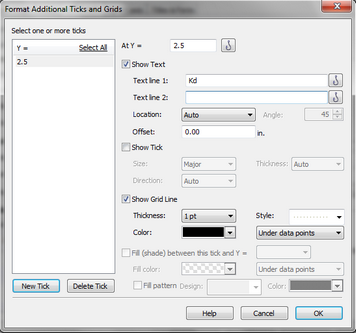

点击“设置坐标轴”对话框中“额外刻度与网格线”部分的“详细信息”按钮。在 Prism Window 中，该按钮显示为齿轮图标；在 Prism Windows 中则显示为“...”图标。此功能可让您设置刻度或网格线的外观样式，并在标签中添加文本。

选择每个刻度是与常规刻度对齐还是与其相对。

您还可以将标签文本与分析或信息表中的常量关联。

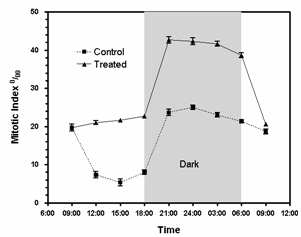

要在额外刻度或网格线之间添加填充：

勾选“在两个刻度之间填充”选项，并选择填充颜色和图案。

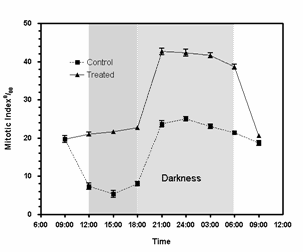

创建相邻填充

Prism 只能填充附加网格线与其相邻线之间的空间。要在网格线的两侧创建填充，请在同一位置放置两条附加网格线，并从一条线向后填充，从另一条线向前填充。

要删除或更改附加刻度：

双击坐标轴以打开“格式化坐标轴”对话框。在“附加刻度与网格线”部分中找到要修改的刻度。

单击“详细信息”按钮以打开“格式化附加刻度和网格线”部分，然后单击“删除刻度”按钮。

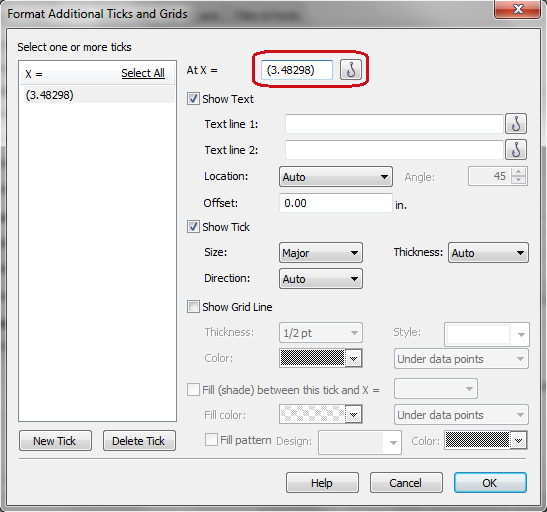

通过关联信息常量或分析常量创建附加刻度或网格线：

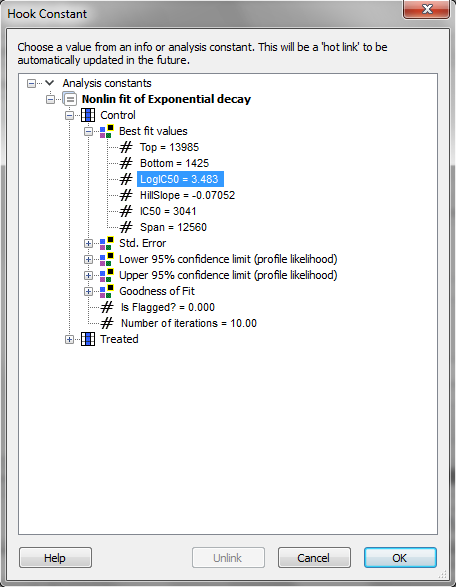

附加刻度的坐标或文本可与分析常量或信息常量关联。在“附加刻度和网格线”部分点击“详细信息”按钮，然后在“格式化附加刻度和网格线”部分点击“关联”图标，并选择要关联的常量。

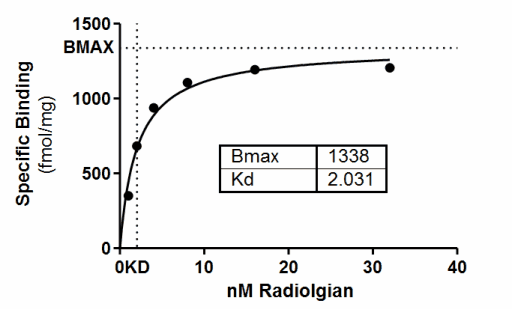

在本示例中，Kd 和 BMax 的虚线分别关联到了非线性回归拟合中的 Kd 和 BMax 值。如果后续更改原始数据，结果信息和这些网格线都会随之更新。
