本页面所述的功能仅在 Prism Enterprise 版本中提供。 |
在“设置图表格式”对话框的“热图选项”页面中，您可以针对具有相应数据结构的图表添加并自定义此对象。
所需数据结构
在 Prism 中，有两种方法可以基于多变量数据定义适合热图的数据结构。首先，您可以将输入数据视为矩阵，并将“列”和“行”分别分配给 X 轴和 Y 轴变量。由于每个行/列交点只能有一个值，因此此形式的数据将直接绘制在热图上，每个值被分配到相应的单元格中。请看以下数据：
第 1 列 |
第 2 列 |
列 3 |
|
行 1 |
1 |
2 |
3 |
第2行 |
4 |
5 |
6 |
第3行 |
7 |
8 |
9 |

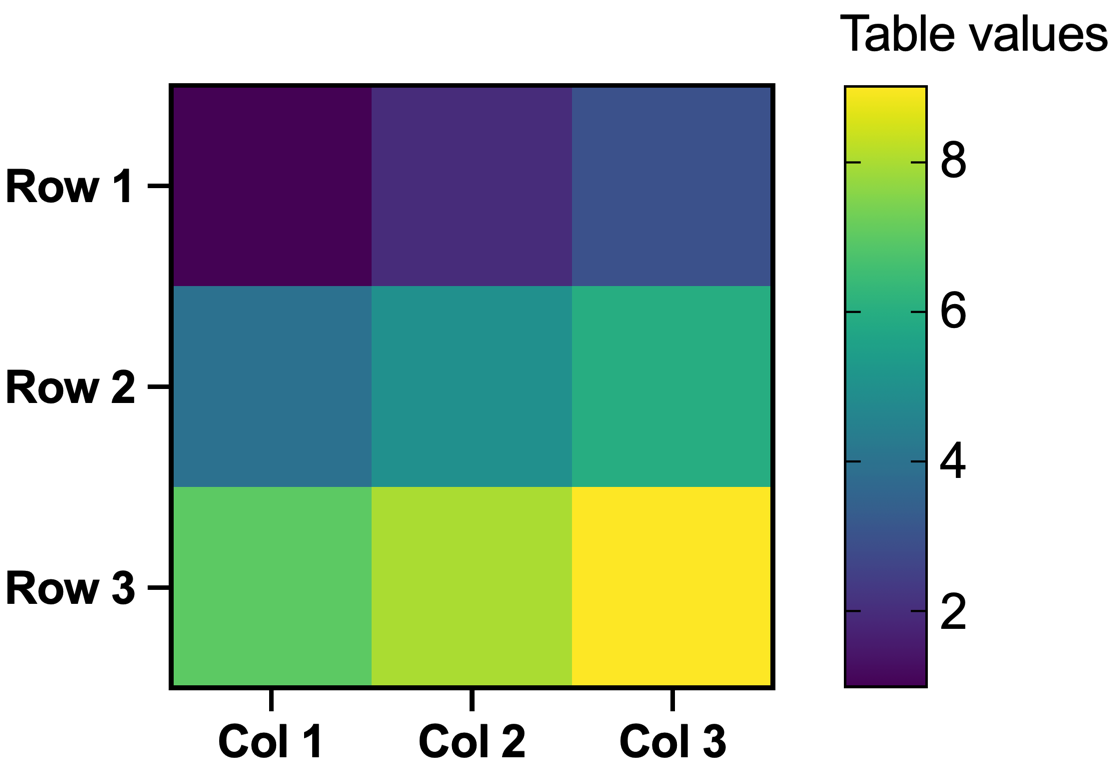

利用这些数据，如果将“行”分配给纵轴、“列”分配给横轴，那么可视化生成的热图应该相对简单：

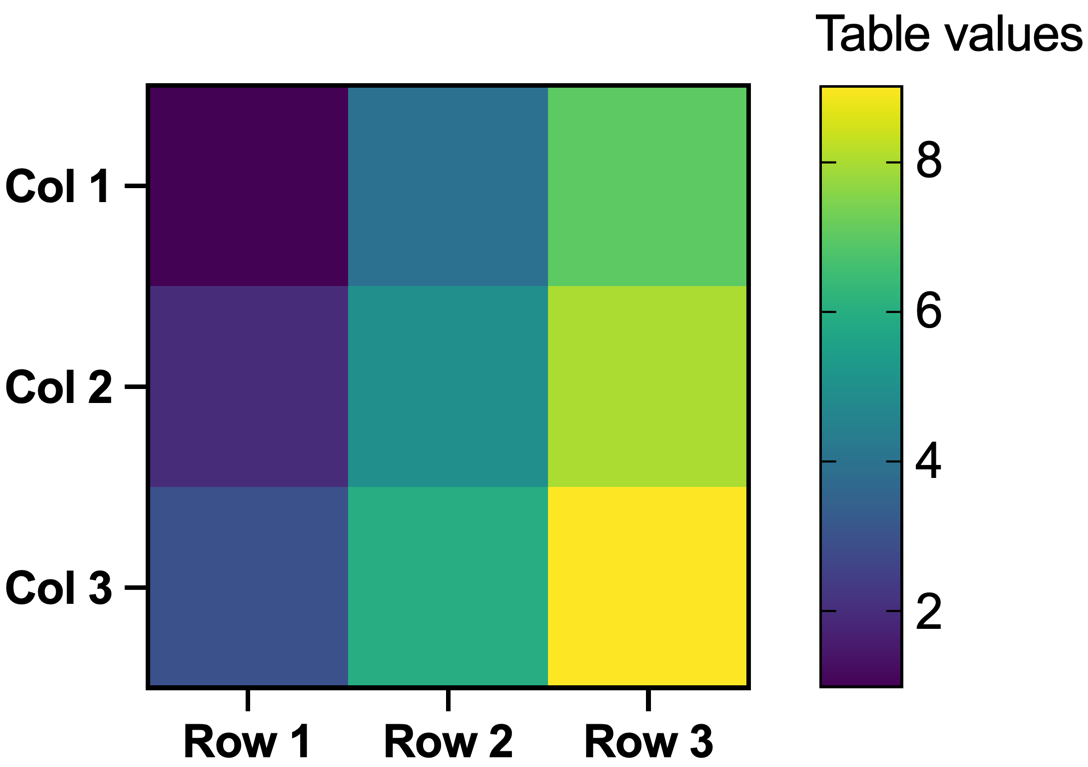

此外，也可以将数据的“行”分配给横轴，将“列”分配给纵轴，从而生成略有不同的可视化效果：
此外，您还可以选择将分类变量同时分配给 X 轴和 Y 轴。 对于每个被分配的轴变量，该分类变量的取值将作为热图该轴上的分组。例如，若选择一个取值为“小”、“中”和“大”的分类变量作为 X 轴变量，则最终生成的热图将包含三列（每列对应一个取值）。 采用此方法时，分配给坐标轴的两个分类变量将决定热图的整体结构，但您必须提供额外信息，以便 Prism 知道在热图中显示哪些具体数值。为此，您还必须定义一个“度量变量”，该变量将用于确定热图中显示的具体数值。
请考虑以下数据：
X 轴变量 |
Y 轴变量 |
度量变量 |
A |
A |
1 |
A |
B |
2 |
B |
A |
3 |
B |
B |
4 |
B |
B |
5 |

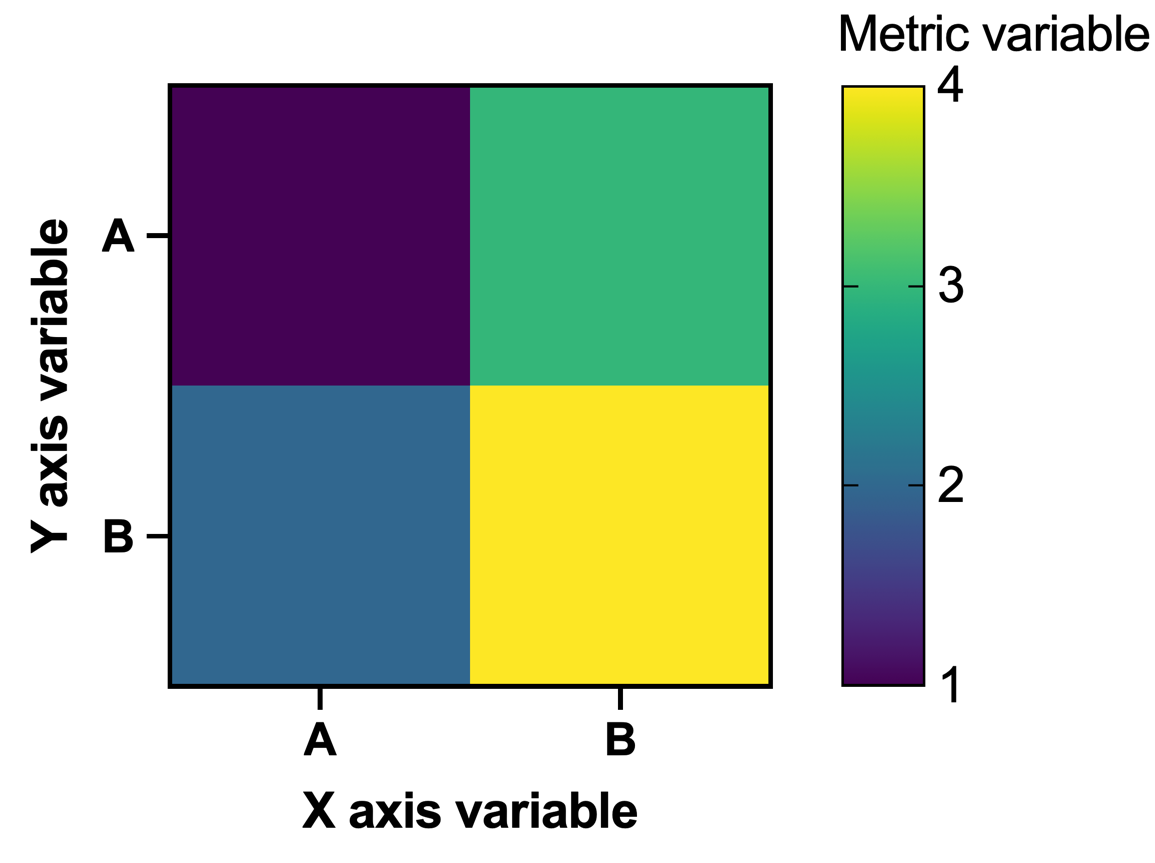

通过将相应的变量分配给相应的坐标轴，可以创建热图，但存在一个问题：最后两行在“X 轴变量”和“Y 轴变量”的分组中具有相同的值。 热图中对应的单元格应绘制什么值？这取决于在“度量变量”之外是否还指定了“度量”。例如，如果选择了“最小值”度量，则会绘制该位置所有分配值的最小值（此处为 4）：

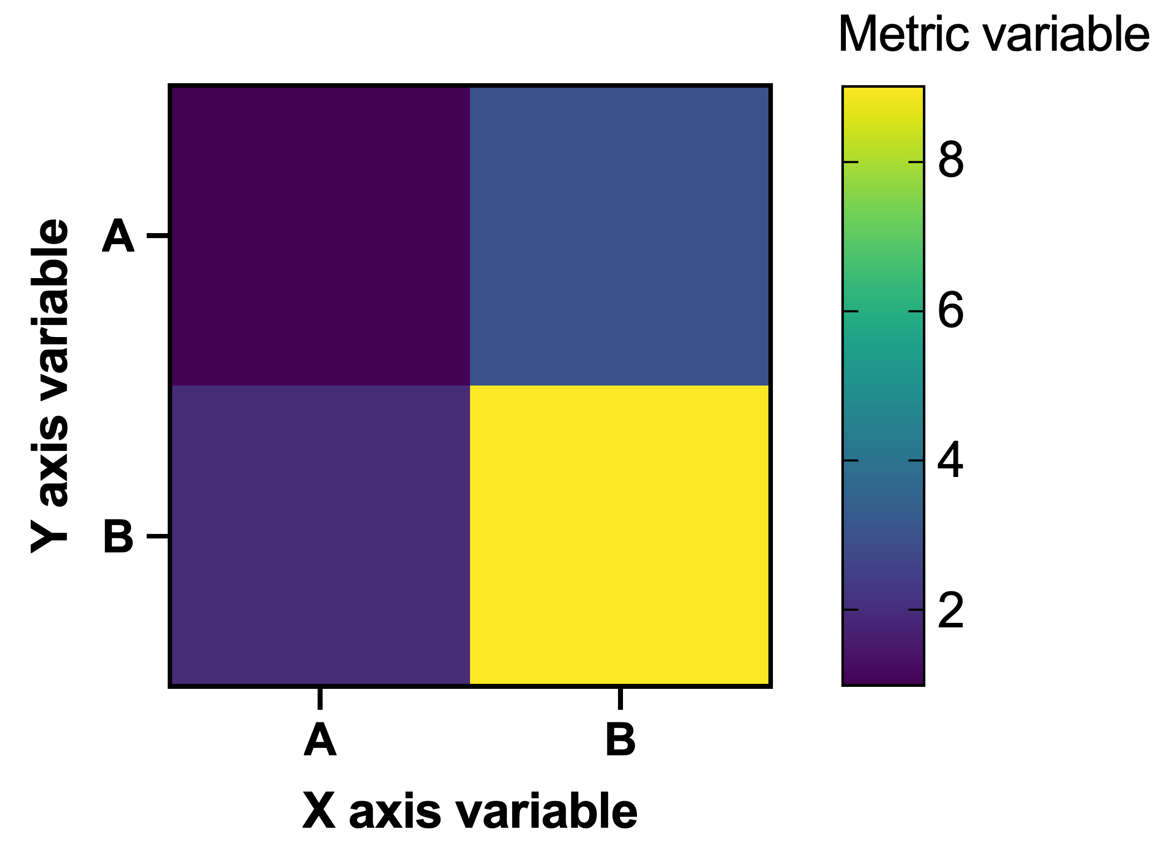

反之，若选择“Sum”，则绘制分配给每个位置的所有值的总和（此处为 9 = 4+5）：
当分类变量被分配到 X 轴和 Y 轴时，有两种情况不需要度量变量。这发生在所选度量为“计数”或“比例”时。在这些情况下，绘制的值要么代表输入数据中给定水平组合出现的原始次数（计数），要么代表每种组合在数据中出现的次数占总行数的百分比（比例）。
格式选项
选项页面顶部的复选框可用于在图表上开启或关闭热图。在 macOS 系统中，此功能以切换按钮形式呈现，而非复选框。
启用后，您可以为热图指定其他格式选项，包括：
•指标及指标变量信息（取决于数据结构；参见上文）
•颜色映射
•热图边框
指标
这些控件允许您指定在聚合所选度量变量定义的值时使用哪种度量。请注意，只有当热图结构是通过将分类变量分别分配给 X 轴和 Y 轴来定义时，这些选项才会启用。度量可用的选项包括：
•计数 - 不要求（也不允许）分配度量变量。热图的每个单元格代表输入数据中 X 轴和 Y 轴变量对应层级组合的频率
•比例 - 不要求（也不允许）分配度量变量。热图的每个单元格代表输入数据中 X 轴和 Y 轴变量对应层级组合的总行数中所占的比例
•均值 - 热图的每个单元格代表输入数据中具有对应 X 轴和 Y 轴变量级别组合的行上，所有度量变量值的平均值
•中位数 - 热图的每个单元格代表输入数据中具有对应 X 轴和 Y 轴变量级别组合的行上，所有度量变量值的中位数
•几何均值 - 热图的每个单元格代表输入数据中具有对应 X 轴和 Y 轴变量水平组合的行上，所有度量变量值的几何均值
•标准偏差 (SD) - 热图的每个单元格代表输入数据中 X 轴和 Y 轴变量具有对应级别组合的行上，所有度量变量值的标准偏差
•均值标准误差 (SEM) - 热图的每个单元格代表输入数据中 X 轴和 Y 轴变量具有对应水平组合的行上，所有度量变量值的均值标准误差
•方差 - 热图的每个单元格代表输入数据中 X 轴和 Y 轴变量具有相应水平组合的行上，所有度量型变量值的方差（即标准偏差的平方）
•%CV - 热图的每个单元格代表输入数据中 X 轴和 Y 轴变量具有对应水平组合的行上，所有度量型变量值的变异系数（标准偏差除以均值）
•总和 - 热图的每个单元格代表输入数据中 X 轴和 Y 轴变量具有相应水平组合的行上，所有度量型变量值的总和
•Min - 热图的每个单元格代表输入数据中 X 轴和 Y 轴变量具有对应水平组合的行上，所有度量变量值的最小值
•最大值 - 热图的每个单元格代表输入数据中 X 轴和 Y 轴变量具有对应级别组合的行上，所有度量变量值的最大值
•范围 - 热图的每个单元格代表输入数据中 X 轴和 Y 轴变量具有对应级别组合的行上，所有度量变量值的范围（最大值 - 最小值）
•分类 - 需要分配一个分类度量变量。与将颜色映射直接分配给热图的数值不同，您可以为分类度量变量的每个级别分配特异性的颜色属性，这些颜色将相应地显示。请注意，在使用此度量时，如果存在多个行具有相同的 X 和 Y 轴变量级别，则仅使用每个组合中首次出现的度量变量级别来创建热图。
颜色映射
这些选项允许您定义热图的颜色方案。您可以选择 Prism 提供的内置颜色映射之一，或自定义单渐变或双渐变颜色映射。默认情况下，Prism 会自动确定颜色映射的最小值和最大值（以及基线值，如适用）。不过，您也可以选择手动定义这些值。 如果输入表中的任何值超出由这些最小值和最大值定义的范围，Prism 将允许您指定一种颜色来在热图上显示这些值（该颜色也可选择性地应用于输入数据中的非数值）。
最后，Prism 还支持为热图的颜色指定透明度值，并为空白或被排除的值指定颜色，同时可选择是否在这些空白或缺失值的单元格上显示“X”标记。
边框
默认情况下，Prism 热图的单元格内部边框处于禁用状态。不过，您可以使用本节中的选项启用这些内部边框，并指定其视觉属性，包括：
•颜色
•透明度
•粗细
•线条样式
