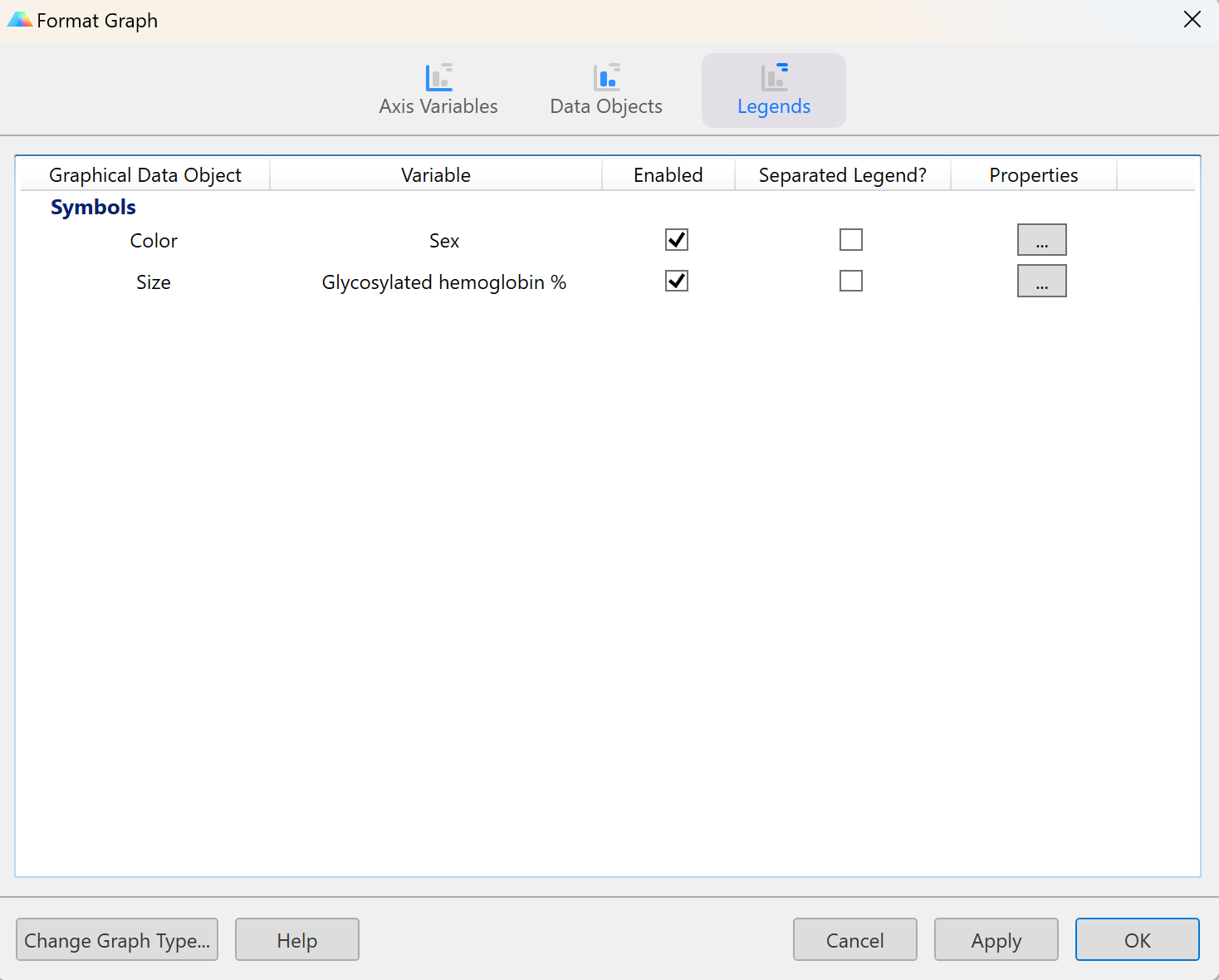

对于显示在“多变量”图上的数据对象的不同属性，可以显示不同类型的图例。每个可选图例都会在“设置图表格式”对话框的“图例”部分中单独列出一行，并附有相关信息和控件：

•图形数据对象：图例关联的数据对象及其属性

•变量：用于在图表上定义该数据对象的变量

•启用：一个复选框，用于控制图例是否在图表上显示

•单独图例：一个复选框，用于指示 Prism 是否将此图例与图表上的其他图例合并（在可能的情况下）

•属性：访问每个图例的附加控件和格式属性









如果您选择为“填充颜色”和“大小”显示单独的图例，则将通过“填充颜色”和“大小”复选框提供分别启用或禁用这些图例的选项。请注意，这两个选项的复选框控件与“填充颜色”和“大小”选项各自页面上的复选框是共用的。



“填充颜色和大小”合并图例仅在合并这两个图例有意义时才可用。与 Prism 生成的其他图表不同，在许多情况下可能需要显示多个图例，以传达图表上显示的相关信息。 例如，如果“符号填充颜色”和“符号大小”由不同的连续变量定义，则需要同时显示“填充颜色”图例和“大小”图例，才能完全理解图表中显示的内容。而在复杂度较低的情况下，如果“符号填充颜色”和“符号大小”均设置为 “整个图统一设置”，则一个“合并（填充色与大小）”图例便足以概括图表上显示的所有信息（实际上，由于所显示数据的复杂度有限，默认情况下该图表甚至不会显示图例）。判断组合图例是否合理最简单的方法是考虑以下两个问题：



•符号填充颜色是否由连续变量定义？

•定义“符号填充颜色”和“符号大小”的变量是否不同？



如果上述任一问题的答案为“是”，则无法使用“填充颜色与大小”组合图例。如果该选项不可用，则该选项将“变灰”，您将无法在此页面（或对话框左侧的页面列表中）选择它。
